Смотровые колодцы канализации: назначение, виды, устройство и обслуживание

Смотровые колодцы канализации – это неотъемлемая часть современных канализационных систем, обеспечивающая доступ к подземным коммуникациям для проведения осмотра, обслуживания и ремонта․ Они представляют собой вертикальные шахты, оборудованные крышками, которые позволяют рабочим спускаться внутрь для выполнения необходимых задач․ Правильное проектирование, установка и обслуживание смотровых колодцев играют критически важную роль в поддержании эффективной и бесперебойной работы канализационной сети, предотвращая засоры, утечки и другие серьезные проблемы․ В этой статье мы подробно рассмотрим назначение смотровых колодцев, их виды, конструктивные особенности, правила установки и обслуживания, а также разберем типичные ошибки и способы их избежать․

Назначение и функции смотровых колодцев

Основная функция смотровых колодцев – обеспечение доступа к канализационным трубам для проведения визуального осмотра и технического обслуживания․ Они позволяют выявлять и устранять засоры, проводить ремонтные работы, а также контролировать состояние труб и соединений․ Без смотровых колодцев обслуживание канализационной системы было бы крайне затруднительным и дорогостоящим․

Основные функции смотровых колодцев:

  • Осмотр: Визуальный контроль состояния труб, выявление трещин, деформаций и других повреждений․
  • Обслуживание: Прочистка труб от засоров, удаление отложений и загрязнений․
  • Ремонт: Проведение ремонтных работ, замена поврежденных участков труб․
  • Контроль: Измерение уровня сточных вод, отбор проб для анализа․
  • Вентиляция: Обеспечение притока воздуха в канализационную систему, предотвращение образования взрывоопасных газов․

Виды смотровых колодцев

Смотровые колодцы классифицируются по различным признакам, включая материал изготовления, конструкцию и назначение․ Выбор конкретного типа колодца зависит от условий эксплуатации, глубины залегания труб, типа грунта и других факторов․

По материалу изготовления:

  • Бетонные колодцы: Традиционный и наиболее распространенный тип колодцев․ Отличаются прочностью, долговечностью и относительно низкой стоимостью․ Изготавливаються из железобетонных колец или монолитного бетона;
  • Пластиковые колодцы: Современный тип колодцев, изготавливаемый из полиэтилена, полипропилена или ПВХ․ Легкие, устойчивые к коррозии, простые в установке и обслуживании․
  • Кирпичные колодцы: Используются реже, в основном при реконструкции старых канализационных систем․ Требуют гидроизоляции для защиты от влаги․
  • Комбинированные колодцы: Сочетают различные материалы, например, бетонное основание и пластиковую шахту․

По конструкции:

  • Прямоугольные колодцы: Используются в основном для небольших канализационных сетей․
  • Круглые колодцы: Наиболее распространенный тип колодцев, обеспечивающий равномерное распределение нагрузки․
  • Телескопические колодцы: Состоят из нескольких секций, которые могут выдвигаться друг из друга, что облегчает регулировку высоты колодца․
  • Сборные колодцы: Собираются из отдельных элементов, таких как кольца, плиты и крышки․
  • Монолитные колодцы: Изготавливаются на месте из бетона или железобетона․

По назначению:

  • Линейные колодцы: Устанавливаются на прямых участках канализационной сети․
  • Поворотные колодцы: Устанавливаются в местах поворота канализационной сети․
  • Перепадные колодцы: Устанавливаются в местах изменения высоты канализационной сети․
  • Узловые колодцы: Устанавливаются в местах соединения нескольких канализационных труб․
  • Контрольные колодцы: Устанавливаются для контроля качества сточных вод․

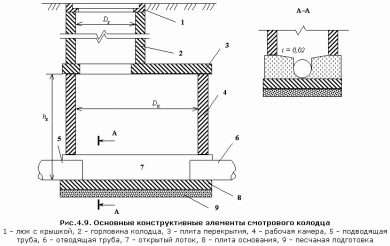

Конструкция смотрового колодца

Конструкция смотрового колодца включает в себя несколько основных элементов, каждый из которых выполняет определенную функцию․ Правильное проектирование и изготовление этих элементов гарантирует надежность и долговечность колодца․

Основные элементы смотрового колодца:

  • Основание: Является несущей конструкцией колодца и обеспечивает его устойчивость․ Обычно изготавливается из бетона или железобетона․
  • Шахта: Вертикальная часть колодца, обеспечивающая доступ к канализационным трубам․ Изготавливается из бетонных колец, пластиковых труб или кирпича․
  • Рабочая камера: Пространство внутри шахты, в котором проводятся осмотр и обслуживание труб․
  • Лоток: Канавка в дне рабочей камеры, предназначенная для отвода сточных вод․
  • Лестница или скобы: Обеспечивают безопасный спуск и подъем в колодец․
  • Крышка: Закрывает колодец сверху, предотвращая попадание мусора и посторонних предметов․ Может быть изготовлена из чугуна, бетона или пластика․
  • Люк: Отверстие в крышке, обеспечивающее доступ в колодец․ Может быть круглым или прямоугольным․

Дополнительные элементы:

  • Гидроизоляция: Защищает колодец от проникновения грунтовых вод․
  • Вентиляционная труба: Обеспечивает приток воздуха в колодец․
  • Датчики уровня сточных вод: Используются для контроля уровня сточных вод в колодце․
  • Освещение: Обеспечивает освещение рабочей камеры․

Требования к установке смотровых колодцев

Установка смотровых колодцев должна выполняться в соответствии с нормативными документами и проектной документацией․ Неправильная установка может привести к серьезным проблемам, таким как протечки, засоры и разрушение колодца․

Основные требования к установке:

  • Выбор места установки: Место установки должно быть выбрано с учетом глубины залегания труб, типа грунта и наличия других коммуникаций․
  • Подготовка основания: Основание должно быть ровным и устойчивым․ При необходимости выполняется подсыпка из щебня или песка․
  • Монтаж шахты: Шахта должна быть установлена вертикально и герметично․ При использовании бетонных колец необходимо обеспечить их надежное соединение․
  • Установка лестницы или скоб: Лестница или скобы должны быть установлены на безопасном расстоянии друг от друга․
  • Установка крышки и люка: Крышка и люк должны быть установлены таким образом, чтобы обеспечить герметичность колодца․
  • Гидроизоляция: При необходимости выполняется гидроизоляция колодца․
  • Обратная засыпка: После установки колодца выполняется обратная засыпка грунтом․ Грунт должен быть утрамбован слоями․

Нормативные документы:

  • СНиП 2․04․03-85 «Канализация․ Наружные сети и сооружения»
  • СП 32․13330․2018 «Канализация․ Наружные сети и сооружения» (Актуализированная редакция СНиП 2․04․03-85)
  • ГОСТ 8020-90 «Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей․ Технические условия»

Обслуживание и ремонт смотровых колодцев

Регулярное обслуживание и своевременный ремонт смотровых колодцев – залог их долговечной и бесперебойной работы․ Обслуживание включает в себя осмотр, прочистку и устранение мелких дефектов․ Ремонт может быть текущим или капитальным․

Обслуживание:

  • Осмотр: Визуальный осмотр колодца на наличие трещин, деформаций, протечек и других дефектов․ Осмотр проводится не реже одного раза в год, а также после сильных дождей или паводков․
  • Прочистка: Удаление мусора, отложений и засоров из колодца․ Прочистка выполняется с помощью специальных инструментов, таких как щетки, скребки и гидродинамические машины․
  • Устранение мелких дефектов: Заделка трещин, замена поврежденных элементов, ремонт лестницы или скоб․
  • Текущий ремонт: Устранение незначительных повреждений, таких как трещины, протечки и деформации․ Может включать в себя замену отдельных элементов колодца․
  • Капитальный ремонт: Полное восстановление или замена колодца․ Выполняется при серьезных повреждениях, таких как разрушение шахты или основания․

Типичные проблемы и способы их устранения:

  • Засоры: Устраняются с помощью специальных инструментов или гидродинамических машин․
  • Протечки: Устраняются путем заделки трещин или замены поврежденных элементов․
  • Разрушение шахты: Требует капитального ремонта или замены колодца․
  • Разрушение основания: Требует капитального ремонта или замены колодца․
  • Коррозия металлических элементов: Металлические элементы должны быть защищены от коррозии с помощью специальных покрытий․

Типичные ошибки при установке и эксплуатации смотровых колодцев

Неправильная установка и эксплуатация смотровых колодцев могут привести к серьезным проблемам, таким как протечки, засоры и разрушение колодца․ Важно избегать распространенных ошибок, чтобы обеспечить долговечность и надежность канализационной системы․

Ошибки при установке:

  • Неправильный выбор места установки: Установка колодца в местах с высоким уровнем грунтовых вод или вблизи других коммуникаций․
  • Недостаточная подготовка основания: Неровное или неустойчивое основание может привести к деформации колодца․
  • Негерметичное соединение элементов шахты: Протечки через швы между кольцами или трубами․
  • Неправильная установка лестницы или скоб: Опасность травмирования при спуске и подъеме в колодец․
  • Отсутствие гидроизоляции: Проникновение грунтовых вод в колодец․
  • Неправильная обратная засыпка: Недостаточная утрамбовка грунта может привести к проседанию колодца․

Ошибки при эксплуатации:

  • Сброс в канализацию запрещенных веществ: Сброс мусора, химических веществ и других предметов, которые могут привести к засорам и повреждению канализационной системы․
  • Отсутствие регулярного обслуживания: Засоры, отложения и другие проблемы, которые могут привести к снижению пропускной способности канализационной системы․
  • Несвоевременный ремонт: Увеличение масштаба повреждений и затрат на ремонт․
  • Использование некачественных материалов при ремонте: Снижение долговечности и надежности колодца․

Как избежать ошибок:

  • Тщательное проектирование: Разработка проектной документации с учетом всех особенностей местности и требований нормативных документов․
  • Квалифицированный монтаж: Выполнение работ опытными специалистами, имеющими необходимые знания и навыки․
  • Регулярное обслуживание: Проведение осмотров, прочистки и устранение мелких дефектов․
  • Своевременный ремонт: Устранение повреждений на ранних стадиях․
  • Использование качественных материалов: Применение сертифицированных материалов, соответствующих требованиям нормативных документов․

Современные технологии в обслуживании смотровых колодцев

Современные технологии позволяют значительно повысить эффективность и безопасность обслуживания смотровых колодцев․ Использование специализированного оборудования и программного обеспечения позволяет проводить более точную диагностику, быстро устранять засоры и предотвращать аварийные ситуации․

Диагностика:

  • Телеинспекция: Использование телекамер для визуального осмотра труб и колодцев изнутри․ Позволяет выявлять трещины, деформации, засоры и другие дефекты без необходимости спуска в колодец․
  • Акустическая диагностика: Использование акустических датчиков для обнаружения протечек и других дефектов․
  • Тепловизионная диагностика: Использование тепловизоров для обнаружения утечек тепла и других аномалий․

Прочистка:

  • Гидродинамическая прочистка: Использование струи воды под высоким давлением для удаления засоров и отложений․
  • Механическая прочистка: Использование специальных инструментов для удаления засоров․
  • Вакуумная прочистка: Использование вакуумных машин для удаления мусора и отложений․

Ремонт:

  • Бестраншейный ремонт: Использование специальных технологий для ремонта труб без необходимости раскопки․
  • Ремонт с использованием полимерных материалов: Использование полимерных материалов для заделки трещин и восстановления поврежденных участков труб․
  • Роботизированный ремонт: Использование роботов для проведения ремонтных работ в труднодоступных местах․

Программное обеспечение:

  • Системы управления канализационной сетью: Использование программного обеспечения для мониторинга состояния канализационной сети, планирования обслуживания и ремонта․
  • Системы геоинформационного анализа: Использование геоинформационных систем для анализа данных о канализационной сети и принятия решений․

Внедрение современных технологий позволяет значительно повысить эффективность и безопасность обслуживания смотровых колодцев, снизить затраты на ремонт и предотвратить аварийные ситуации․ Инвестиции в современные технологии – это инвестиции в долговечность и надежность канализационной системы․

Данная статья рассмотрела ключевые аспекты, касающиеся смотровых колодцев канализации․ Мы изучили их назначение, виды, конструкцию, требования к установке, а также особенности обслуживания и ремонта․ Понимание этих аспектов позволит обеспечить надежную и эффективную работу канализационной системы, что в свою очередь, способствует сохранению окружающей среды и улучшению качества жизни․
